Por qué la hidráulica define la viabilidad de un proyecto vial
Una vía no es solo una superficie de rodadura. Es un sistema que intercepta, conduce y descarga agua constantemente — en lluvias ordinarias y en eventos extremos.
Cada elemento del diseño vial tiene una dimensión hidráulica crítica:

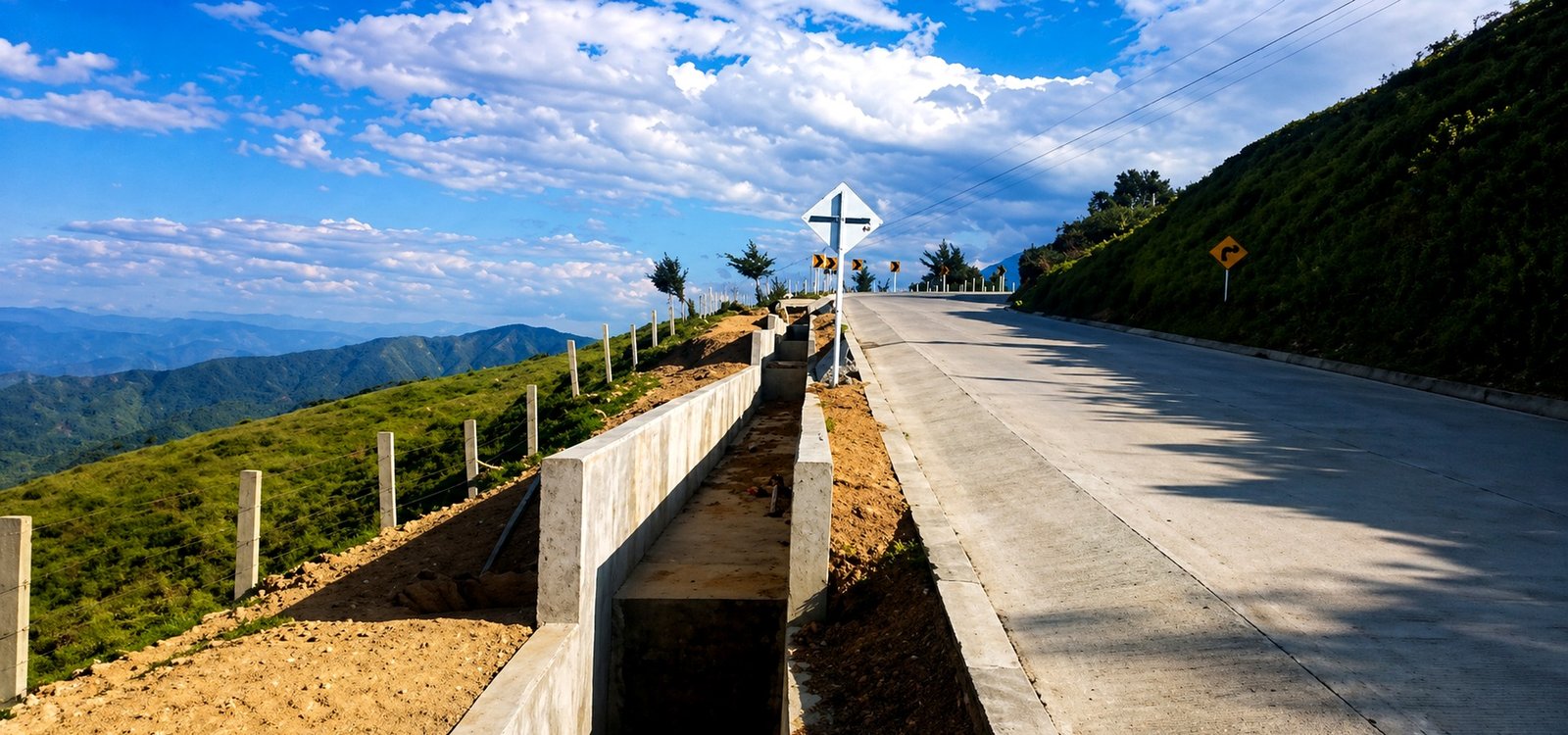

- Las cunetas y zanjas deben conducir la escorrentía sin erosionar los taludes ni inundar la calzada.
- Los box culverts y alcantarillas deben dimensionarse para caudales de diseño reales, no estimados.
- Los puentes deben garantizar la estabilidad de sus cimientos frente a la socavación.
- Los cruces de quebradas y ríos deben respetar las cotas de inundación y los requerimientos ambientales.
- Las zonas de ladera deben evaluar el riesgo de avenidas torrenciales que ningún plano puede ignorar.
Cuando alguno de estos elementos falla hidráulicamente, el impacto no se limita a un punto del trazado. Se propaga: erosión aguas abajo, colapso de taludes, inundación de la plataforma, cierre de vía, reclamaciones contractuales.
Los cinco errores hidráulicos más costosos en proyectos viales
Error 1: Drenajes dimensionados con datos insuficientes
El dimensionamiento de alcantarillas, box culverts y cunetas depende directamente de los caudales de diseño. Esos caudales se calculan a partir de análisis hidrológicos que requieren datos históricos de precipitación, características de la cuenca y períodos de retorno adecuados al tipo de obra.
Cuando estos análisis se hacen con series de datos cortas, estaciones pluviométricas alejadas del sitio o metodologías simplificadas inapropiadas para la cuenca real, el resultado es un drenaje que funciona en eventos ordinarios pero colapsa en eventos extraordinarios.
Lo que ocurre en obra: alcantarillas que se desbordan, cunetas que erosionan el talud, plataformas inundadas en temporada de lluvias. Todo requiere intervención correctiva con obra ya ejecutada.
Cómo evitarlo: análisis hidrológico riguroso desde la etapa de diseño, con datos representativos de la cuenca y verificación de consistencia estadística de las series.
Error 2: Socavación no evaluada en estructuras de cruce
La socavación es la erosión del lecho de un río o quebrada causada por la aceleración del flujo alrededor de una estructura — pilas de puentes, estribos, marcos de box culverts. Es uno de los principales mecanismos de falla de puentes en Colombia y en el mundo.
Sin embargo, en muchos proyectos viales el análisis de socavación se omite, se hace superficialmente o se aplica solo al escenario de caudal ordinario, sin evaluar los eventos de alta frecuencia que representan el mayor riesgo.
Lo que ocurre en obra (y en operación): cimentaciones expuestas, pérdida de capacidad portante, necesidad de intervención de emergencia en estructuras recién construidas. En casos extremos, colapso.
Cómo evitarlo: estudio de socavación local y general en cada estructura de cruce, aplicando metodologías aceptadas (HEC-18, por ejemplo) y evaluando escenarios de caudal con períodos de retorno de 100 y 500 años.
Error 3: Avenidas torrenciales ignoradas en el trazado
Colombia tiene una geografía de alta complejidad hidrológica. Las cuencas de montaña generan avenidas torrenciales — flujos de alta energía con carga de sedimentos y materiales gruesos — que no se comportan como los caudales líquidos que modela una alcantarilla convencional.
Un trazado vial que cruza o bordea cuencas con historial de avenidas torrenciales requiere una evaluación específica de este fenómeno. La amenaza no se gestiona con un box culvert más grande; requiere análisis de frecuencia, volúmenes de transporte sólido y, en muchos casos, obras de protección especializadas.
Lo que ocurre sin esta evaluación: obstrucción de drenajes por arrastre de material, destrucción de obras de cruce, daños en la plataforma que obligan a cierres prolongados.
Cómo evitarlo: identificación temprana de cuencas con potencial torrencial en el área de influencia del corredor, y evaluación de amenaza por avenidas como parte integral del estudio hidrológico.
Error 4: Modelación hidráulica 1D aplicada donde se necesita 2D
La modelación hidráulica unidimensional (1D) es una herramienta válida para cauces bien definidos con flujo predominantemente longitudinal. Pero cuando el proyecto involucra zonas de inundación con flujo bidireccional, llanuras de inundación amplias o interacciones complejas entre el cauce y la plataforma vial, un modelo 1D puede subestimar niveles de agua, velocidades y áreas inundadas de forma significativa.
Usar la herramienta incorrecta no solo produce resultados inexactos — produce una falsa certeza que lleva a tomar decisiones de diseño equivocadas.
Lo que ocurre: estructuras diseñadas para niveles de agua menores a los reales, zonas de inundación no detectadas que interfieren con la vía, permisos ambientales cuestionados por la autoridad al no representar correctamente el comportamiento hidráulico.
Cómo evitarlo: seleccionar el nivel de modelación (1D, 2D o acoplado) en función de la complejidad del fenómeno, no del costo o del tiempo disponible. La decisión debe tomarla un ingeniero hidráulico con criterio, no un criterio administrativo.
Error 5: El estudio hidráulico llega cuando el diseño ya está cerrado
Este es probablemente el error más frecuente y el más difícil de corregir, porque no es técnico sino organizacional. El estudio hidráulico se contrata como un entregable más de la ingeniería, en paralelo con otros componentes, sin que sus resultados tengan posibilidad real de influir en las decisiones de trazado, cotas o ubicación de estructuras.
Cuando el hidráulico llega con el diseño cerrado, su trabajo se convierte en una validación —y muchas veces en una negociación— de decisiones que ya no se pueden cambiar sin costo.
Lo que ocurre: el estudio “pasa” formalmente pero no resuelve los problemas reales. Las consecuencias se descubren en obra o en operación.
Cómo evitarlo: incorporar el componente hidráulico desde la etapa de prefactibilidad o inicio de la ingeniería conceptual, cuando sus resultados todavía pueden influir en las decisiones fundamentales del diseño.
El proceso correcto de gestión hidráulica en un proyecto vial
Un estudio hidráulico bien ejecutado para infraestructura vial no es un documento de cumplimiento. Es una herramienta de toma de decisiones que atraviesa todo el proceso de diseño.
Etapa 1 — Reconocimiento e inventario hidráulico Identificación de cruces de agua, zonas de inundación, cuencas aportantes, historial de eventos y condiciones de campo que los planos no muestran.
Etapa 2 — Análisis hidrológico Estimación de caudales de diseño para cada obra de drenaje y estructura de cruce, con períodos de retorno apropiados y metodologías validadas para la región.
Etapa 3 — Modelación hidráulica Simulación del comportamiento del agua en escenarios actuales y proyectados, con el nivel de herramienta adecuado a la complejidad de cada punto crítico.
Etapa 4 — Diseño de obras de drenaje y protección Dimensionamiento de alcantarillas, box culverts, cunetas, subdrenaje, obras de protección de cauces y estructuras de cruce, con respaldo en los resultados del modelo.
Etapa 5 — Análisis de socavación Evaluación de la estabilidad de cimentaciones en cada estructura de cruce bajo escenarios de caudal extremo.
Etapa 6 — Soporte para permisos ambientales Elaboración de memorias técnicas y soportes para concesiones de agua, autorizaciones de intervención de cauces y demás requerimientos de la autoridad ambiental.
Etapa 7 — Acompañamiento en construcción Revisión de condiciones reales vs. condiciones modeladas, ajustes técnicos justificados y soporte en decisiones de campo cuando el terreno no coincide exactamente con lo proyectado.
Preguntas frecuentes sobre hidráulica en proyectos viales
¿En qué etapa del proyecto debo contratar el estudio hidráulico? Lo antes posible. Idealmente en prefactibilidad o al inicio de la ingeniería conceptual. Como mínimo, antes de que el diseño geométrico esté cerrado.
¿Qué período de retorno debo usar para dimensionar los drenajes viales? Depende del tipo de obra. Para drenaje menor (cunetas, alcantarillas de baja jerarquía) se usan típicamente 25 o 50 años. Para estructuras mayores y puentes, 100 años es el mínimo. La normativa colombiana y los pliegos del proyecto definen los requerimientos específicos.
¿Cuándo es necesaria una modelación 2D en vez de 1D? Cuando el flujo no es predominantemente unidireccional: zonas de llanura de inundación amplia, confluencias de cauces, interacciones complejas entre la vía y el agua, o zonas urbanas con múltiples vías de flujo posibles.
¿Qué pasa si en obra encontramos condiciones hidráulicas distintas a las del diseño? Es más frecuente de lo que parece. En ese caso, la decisión correcta es hacer una revisión técnica rápida del modelo con las condiciones reales, no improvisar una solución sin respaldo. Un consultor hidráulico disponible durante la construcción puede hacer una diferencia significativa en tiempo y costo.
Conclusión: en proyectos viales, el agua no es un detalle secundario
La hidráulica no es el componente más visible de un proyecto vial. Pero cuando falla, es el que más cuesta corregir.
Socavación en un puente recién entregado, alcantarillas que colapsan en la primera temporada de lluvias, cruces de quebrada que generan observaciones ambientales que paralizan la obra — todos son problemas que se podían haber anticipado con un estudio hidráulico riguroso desde el inicio.
En GMS Ingenieros Consultores llevamos más de tres décadas trabajando en hidrología e hidráulica aplicada a infraestructura vial en Colombia. Sabemos cómo se comporta el agua en las cuencas del país, qué herramientas son apropiadas para cada problema y cómo traducir un modelo hidráulico en decisiones de diseño que protejan el proyecto.
